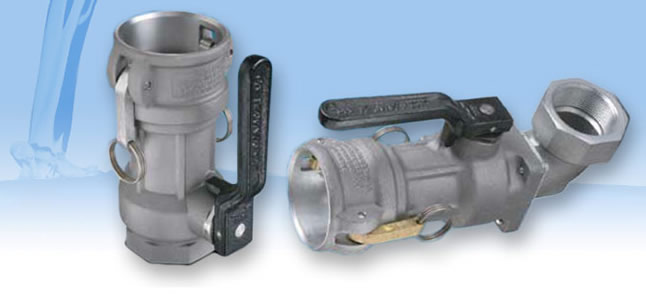

OPW Kamvalok無泄漏快速接頭 OPW Kamvalok干式快換接頭
OPW Kamvalok Dry Disconnect Couplings
OPW 工程系統公司的Kamvalok干式快換接頭的結構被設計成能夠在陰端接頭與陽端接頭發生意外的斷開時自動地切斷管線。如果由于操作人員的誤操作或意外事故，造成操作手柄處于開啟位置且物料正在流動，這時Kamvalok會被突然斷開，陽端接頭中的提升閥瓣會自動關閉，而密封筒體則立即阻止陰端接頭中的流體通過。
OPW Kamvalok Dry Disconnect PDF
在Kamvalok陽端接頭和陰端接頭可靠地對接在一起后，將陰端接頭上的手柄轉動到開啟（OPEN）的位置。這樣做會使得陰端接頭上的提升閥朝向陽端接頭的閥盤移動，直至兩個相配的閥盤互相接觸。將手柄徹底轉動到完全打開的位置時，陰端接頭上的閥瓣將伸出到超過陰端接頭終端的位置，而將陽端接頭的閥盤壓回到陽端接頭的殼體內。這樣便形成了液體可以繞過陰端接頭閥盤而流動通過的空間。陰端接頭中的導流翅片和陽端接頭中的擋板能確保均勻的流動特性。當手柄回復到關閉（CLOSED）位置后，兩個閥瓣都被關閉，此時便可以進行脫卸了。除了滯留在兩片閥瓣之間的少量液體外，泄漏的可能被完全排除了。
由于OPW Kamvalok干式快換接頭所具備的獨特的提升閥瓣作用，它在脫卸斷開以后幾乎能完全消除管線中殘留液體泄漏到外部環境中的可能。Kamvalok 用于那些不容許發生物料泄漏損失的輸送用途中。-常見的用途包括：油漆、清漆、油墨、膠粘劑、脂肪酸、制藥化學品、液體肥皂、石油產品、溶劑、農用化學品、植物油、洗滌劑以及多種酸類和堿類等。
OPW Kamvalok Dry Disconnect Couplings Video
OPW Kamvalok干式快換接頭的優點
- 防止跑料—有助于減少危險性物料輸送過程中因連接/脫卸而產生的跑料風險
- 實現全封閉回路的灌裝—與OPW 2173N油氣回收干式快換接頭一起使用，能保證有害液體和氣體被封閉在管線內、不泄漏到環境中，從而保護人員和財產避免因與有害物質接觸
而帶來的風險
- 雙重保護—OPW Kamvaloks可同時從陰端接頭和陽端接頭兩個方向?qū)崿F(xiàn)自動關閉
OPW Kamvalok 無泄漏快速接頭用于生產工藝，如：油漆、上光漆、墨水、膠水、脂肪酸、醫藥、液體洗滌劑等液體工業。OPW Kamvalok無泄漏快速接特別適用于處理石油產品，稀釋劑、農業化學品、植物油和各種酸堿。
推薦采用KAMVALOK的理由
如果需要輸送的物料具有腐蝕性、毒性、強堿性或其他有害特性，則OPW Kamvalok能夠大大減輕這類物料傳輸過程中的危險性。
如果需要輸送的是蒸汽壓較高且具有快速氣化特性的VOC（揮發性有機化合物）物料，采用OPW Kamvalok可將物料封閉在管線中，防止其進入大氣，而且不會造成氣相損失。
Kamvalok可用來將易于流失的氣體封閉在管線中，適用于傳輸VOC而不會造成氣相損失，幫助操作人員避免有害的操作方式并促進有責任心的環境管理。
Kamvalok Products干式快速接頭:
1700DL系列Kamvalok干式快換陰端接頭
1700ESL系列Kamvalok輸送用陰端接頭
D2000系列
2173AVN系列油氣回收接頭
1600AN系列Kamvalok陽端接頭
1600ANF系列Kamvalok鐵路槽車用陽端接頭
OPW KAMVALOK 的操作方法
OPW 工程系統公司開發的 Kamvalok 干式快換接頭的操作十分方便。只要簡單地關閉或打開兩個鎖定在圍繞于之配合的陽端接頭周邊的、經過機加工的滑槽中的凸輪臂便可以完成聯接或脫卸。陽端接頭中包含了一個用彈簧加載的提升閥瓣組合件，提升閥瓣必須由陰端接頭上的操作桿才能打開。
OPW 工程系統公司開發的 Kamvalok 干式快換接頭的結構是設計成能夠在陰端接頭與陽端接頭發生意外的斷開時能夠自動地切斷管線的。如果由于操作人員的誤操作或意外事故造成杠桿處于開啟位置、且物料正在流動時 Kamvalok 被突然斷開，陽端接頭中的提升閥瓣會自動關閉，而密封筒體則立即停止流體通過陰端接頭。陰端接頭中的閥瓣是與陽端接頭中的閥瓣互相配合的，操作杠桿便能將其打開，使流體得以通過。
在 Kamvalok 陽端接頭和陰端接頭可靠地互相對接在一起后，將陰端接頭上的杠桿轉動到開啟的位置。這樣做時將陰端接頭上的提升閥瓣朝向陽端接頭的閥盤移動，直至兩個相配的閥盤互相接觸。將杠桿徹底轉動到完全打開的位置時，陰端接頭上的閥瓣將伸出到超過陰端接頭終端的位置，而將陽端接頭的閥盤壓回到陽端接頭的殼體內。這樣便形成了液體可以繞過陰端接頭與陽端接頭閥盤而流動通過的空間。陰端接頭中的導流翅片和陽端接頭中的擋板能確保均勻的流動特性。當杠桿回復到關閉位置后，兩個閥瓣都被關閉，此時便可以進行脫卸。除了滯留在兩邊閥瓣之間少量液體外，泄漏的可能完全被排除了。
OPW Kamvalok的優點和特性：
防止泄漏：在裝卸危險物品時減少危險。自動封閉系統特別適用意外脫卸時的泄漏。
提供完全封閉回路：和OPW 2173N 油氣回收快速接頭共同使用提供完全封閉回路，防止液體和氣體泄漏，保護人員和環境，防止危險。
雙重保護：OPW Kamvaloks 快速接頭自動關閉陰端和陽端兩個回路。
簡單易用：簡單的連接和脫卸設計和手柄驅動內部提升結構設計使次快速接頭為液體裝卸的首選。
堅固耐用：根據-高質量標準設計選材和制造。加重結構：鋁合金或304不銹鋼。
快速凸輪/溝槽設計：平滑簡易連接和脫卸。
手柄杠桿驅動：開關手柄保證接頭連接后才流液，高壓時也可平滑簡易操作。
360° 方向：陰端可以任何方向聯結陽端。
陽端單體設計，消除泄漏途徑。
防止泄漏：只有和 Kamvalok 陽端接頭配合時提升結構才能打開，關閉時緊密密封。
操作可靠： 簡易的彈簧驅動提升結構和重型結構保證可靠長效操作。
優化流量：內部穩流器平穩液流減少壓降。
內螺紋：可連接外螺紋和喉管接頭。
連接簡單：易于連接槽車、中間罐和工藝罐
特制法蘭端：特別訂購。
彈簧驅動提升結構：保證快速封閉和緊密密封。
多種密封：Buna-N, Viton, Teflon, EPT, Chemraz.
多種尺寸：1-1/2", 2",和 3"。
OPW干式快換接頭包括DryLok、Epsilon、Kamvalok三大系列，數十種產品。
OPW快速接頭包括Autolok、Kamlok-Twin-Kam兩大系列，諸多產品。
KAMVALOK的應用
OPW工程系統公司開發的Kamvalok干式快換陰端接頭和陽端接頭提供了一種完全自封閉回路裝卸操作的可能性。
Kamvalok干式快換陰端接頭和陽端接頭
D2000油氣回收陰端接頭
公路與鐵路槽車、IMO和IBC干式快換接頭裝置
Autolok/Kamlok快速接頭
封閉裝卸操作的優點是能夠?qū)⒂泻Φ囊后w和氣相物料封閉在管線中而防止進入大氣，從而避免人員和財產受到危害。封閉裝卸能幫助客戶達到責任產品服務的指導準則要求，并符合清潔空氣法案、SARA TITLE III、OSHA及其他法規的規定。
Kamvalok干式快換陰端接頭和陽端接頭的結構是專門設計成能夠在干式快換陰端接頭與陽端接頭發生意外的斷開時能夠自動的切斷管線的。Kamvalok適用于不容許發生物料泄漏損失的輸送用途。OPW Kamvalok干式快換接頭性能可靠、操作方便，在脫卸斷開后幾乎能完全消除管線中殘留液體泄漏到外部環境中的可能。
由于Kamvalok的高度可靠性和操作方便性，它在專用性的調合操作中使用非常廣泛。OPW Kamvalok接頭還普遍與OPW轉動式復管系統配合在一起使用。
Downloads下載：
- Kamvalok Data Sheet
- Kamvalok Dry Disconnect Couplings Installation and Operations Manual
- Case Study - Kamvalok - Allied Aviation - Airport Safety
- OPW Kamlok、Autolok和Kamvalok接頭實物照片
- Are You Selecting the Right Coupler for Your Application?
您是否為您的應用選擇了正確的連接器？
|
