OPW Epsilon低泄露接頭系統 - 漏液量-小的干式快換接頭
OPW Epsilon適用于危險性流體輸送的壓降-小的干式快換接頭
OPW Epsilon Couplings無與倫比的安全性應用于核電行業反應器低放射性廢料裝置
OPW Epsilon Low Spill Coupling System -

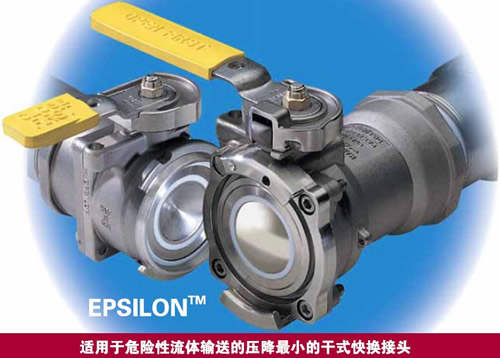

Epsilon Dry Disconnect Couplings
OPW EPSILON接頭系統適用于避免化學制品的泄漏和減少揮發性有機化合物VOC的散逸性排放 - EPSILON Coupling prevent chemical spills and reduce fugitive emissions of volatile organic compounds (VOC)
OPW工程系統公司開發的EPSILON接頭系統是為了用于避免化學制品的泄漏和減少揮發性有機化合物VOC的散逸性排放，尤其是在過程設備中和槽車裝卸過程中。EPSILON化學制品存儲系統可以為你的工廠在化學制品的輸送過程提供更適應的工藝流程，如改善人員的安全性和降低環境污染的風險，并為您減少總的資金花費和降低運行成本。EPSILON是一種經過精密安全設計的基于雙球閥系統的低泄露接頭。除了擁有球形閥設計所具備的共有優點之外，EPSILON接頭還為管路連接中的流體提供一條自由流動通道，并且在接頭連通時具有雙重鎖緊功能，增加系統的可靠性。OPW EPSILON接頭系統是為了用于避免化學制品的泄漏和減少揮發性有機化合物（VOC）的散逸性排放，尤其是在過程設備中和槽車裝卸過程中。EPSILON化學制品存儲系統可以為你的工廠在化學制品的輸送過程提供更適應的工藝流程，如改善人員的安全性和降低環境污染的風險，并為您減少總的資金花費和降低運行成本。
OPW EPSILON coupling PDF
OPW EPSILON是一種經過精密安全設計的基于雙球閥系統的低泄漏接頭，口徑規格: 有提供3/4"(DN20) 1"(DN25) 1.5"(DN40) 2"(DN50)和3"（DN80）規格。設計的-大工作壓力為435 psi（30Bar），-高溫度可達450°F（230°C）。適用的接口標準為ANSI美國標準和DIN歐洲標準。
所有的浸潤材料都為帶有TFM或PFA密封的316/316L牌號不銹鋼(1.4401/1.4404)。對于腐蝕性更強的液體還可以選用哈氏合金材質的接頭。除了擁有球形閥設計所具備的共有優點之外，EPSILON接頭還為管路連接中的流體提供一條自由流動通道，并且在接頭連通時具有雙重鎖緊功能，增加系統的可靠性。OPW EPSILON干式快換接頭OPW EPSILON干式快換接頭 OPW工程系統公司開發的新型EPSILON快換接頭和液體容留系統是專為化學加工業廠商設計的不漏液快換接頭，可確保皮龍軟管的安全對接和脫卸。EPSILON干式快換接頭的模塊式結構大大減少了操作工人接觸化學品及化學品排放到環境中去的風險。其應用領域包括：公路槽車、鐵路槽車、散裝槽車、工藝容器、反應器和過濾裝置等等。
OPW Epsilon low-spill dry disconnect coupling Video
OPW EPSILON干式快換接頭特性：
彈簧操動并加載的TFM或PFA U型杯密封結構
外螺紋和內螺紋凸耳/法蘭聯接面
獨立、多級安全聯鎖裝置
聚乙烯防塵罩
不銹鋼承壓蓋帽
取得TUV、AAR、CRN和UL等機構認證
可供尺寸規格：3/4"(DN20),1"(DN25),1.5"(DN40),2"(DN50)和3"（DN80）
可供結構材質：不銹鋼和哈氏合金
OPW EPSILON干式快換接頭優點：
能可靠實現不漏液快換 --超低泄漏的平面密封結構可使1"（DN25)接頭在脫卸時的漏液量減少到僅0.2毫升
結構簡潔、降低成本 --其液體容留系統無需很多閥門和聯接元件
節約空間、提供更大的設計靈活性--與傳統型式的流體聯接要求相比，無需龐大而昂貴的蓋罩和槽溝體系來容留和處理泄漏出的物料。
防止工藝物料進入環境 --對裝接頭的兩半哈夫上都裝有可靠的切斷閥門，確保在聯接和脫卸過程中完全消除管線污染
防止流體交叉污染 --帶有鍵銷的對裝接頭能以機械方式實現輸送管線的鎖定和隔離
OPW EPSILON干式快換接頭
其結構為一個凸型的閥球座落在凹陷的球面上，從而完全消除密合面之間的任何空腔。由于球閥的考考的切斷作用，且密合面之間完全不存在空腔，從而是接頭脫卸時的化學品流失量降低到-低程度。球閥密合結構的兩半哈夫均為可獨立操作的、提供可靠切斷作用的球閥，能通過手動旋轉閥桿來進行操控。EPSILON閥門的直通式結構還提供了無阻擋的流道，因此在任一方向上都能實現高流量和低壓降。所有與流體接觸的金屬部件均采用不銹鋼或哈氏合金材質。彈簧操動并加載的特氟隆U型杯密封結構 一根加載的波紋彈簧用來將閥桿密封、平面密封盒法蘭密封頂起而提供初步的密封作用。當介質的壓力太低不足以使密封凸耳完全達到位置時，就由這根彈簧提供全部所需的負載力。測驗證明，這種密封結構在經過2000次動作周期后仍然能保證超低泄漏和排放的規格要求。外螺紋和內螺紋凸耳/法蘭聯接面 修成斜面的凸耳和法蘭聯接面首先相互對準，然后推入并旋轉1/4圈（90°）便可實現聯接。這種“瞬間”聯接的方式，可以不借助任何工具而直接用手操作而達到重要的密合面之間的壓緊效果。獨立、冗余型安全聯鎖裝置 EPSILON技術中包含了5個獨立而冗余型的機械聯鎖裝置。這些聯鎖必須由使用者進行有意識的連貫動作才能解除，從而防止意外泄漏或大量跑料危及工人的安全或波壞環境。便于維護的設計結構 OPW工程系統公司開發的EPSILON結構設計胃腸便于維修。密封、閥桿和軸承部件都可加以更換，使之保持全 新接頭的聯接性能。
Epsilon Dry Disconnect Couplings
超大流量：
在150加侖/分鐘（GPM）的流速下自由流動通道產生的壓降小于1psi。
安全性：
EPSILON接頭配有安全聯鎖裝置，這些聯鎖裝置只有在使用者進行有意識的動作才能被解除從而打開或關閉閥門，這樣就避免了閥門出現意外性打開的情況。
環境性：
EPSILON快換接頭是一種低泄漏的系統，2"接頭脫卸時的溢出量僅為0.4毫升（2000次循環測試的平均值為0.6毫升），不到一茶匙的十分之一（相當于一滴眼藥水的一半）。
維護性：
EPSILON快換接頭不僅便于操作，而且更換密封也很便捷，無需做任何的停工。在更換密封時無需使用任何特殊的工具。
EPSILON快換接頭特點
- 提供1”, 1”, 1-1/2”, 2” 和3”規格
- 提供不銹鋼和Hastelloy材質
- 適用的接口標準為ANSI美國標準和DIN歐洲標準。
- 符合FDA標準的密封材料，TFM
Next generation PTFE with best combination of temperature ranging from -22°F (-30°C) to 450°F (230°C), sealing, and sliding characteristics.
- 設計的-大工作壓力為435 psi（30Bar），-高溫度可達450°F（230°C）
- 彈簧操動并加載的TFM或PFA U型杯密封結構
A spring-energized stem and face and flange seal provide initial sealing. The spring supplies all the load required for sealing when the media pressure is too low to fully actuate the lips of the seal. Testing confirms the low spillage and emission specifications are still achieved after 2,000 cycles.
- 聚氨酯防塵罩或不銹鋼承壓蓋帽
Used to protect the ball from damage and debris when coupling is closed and disconnected.
- 外螺紋和內螺紋凸耳/法蘭聯接面
Ramped lug and flange interfaces are first aligned and then connected with a push, followed by a quarter (90°) turn. This “instant” connection method is done by hand without tools in order to create compression on the critical interface seal.
- 獨立、多級安全聯鎖裝置
EPSILON technology involves five independent and redundant mechanical interlocks. They require deliberate sequential action by users, thereby eliminating unintentional spills and catastrophic chemical releases that threaten worker safety and the environment.
- 經多家國際機構批準可用于各種承受壓力的用途
- Epsilon干式快換接頭的應用領域：
 散貨儲罐
工藝容器
反應器 - 核電
過濾裝置
公路槽罐車
鐵路槽車
- OPW EPSILON干式快換接頭適用介質
Ethylene Oxide 環氧乙烷
Propylene Oxide 氧化丙烯
Butadiene 丁二烯
Solvents 溶劑
Acetic Acid 醋酸
Low level radiated waste 低放射性廢料
Sodium Hydroxide 氫氧化鈉
Phosphoric Oxychloride
Phosphoric Trichloride 磷酰三氯
Tin Tetrachloride 四氯化錫
Phenol 苯酚
Toulene 甲苯
EPSILON快換接頭優點
— 干式快換接頭可靠性
— 是一種低泄漏的系統，2"接頭脫卸時的溢出量僅為0.4毫升（2000次循環測試的平均值為0.6毫升），不到一茶匙的十分之一（相當于一滴眼藥水的一半）。
— 防止工藝物料進入環境中—對裝接頭的兩半上都裝有可靠的切斷閥門，確保在聯接和脫卸過程中完全消除管線污染。
超大流量—直通式結構提供無阻擋流道，在任何一方向上都能達到高流量和低壓降。在150加侖/分鐘（GPM）的流速下自由流動通道產生的壓降小于1psi。[插入產品目錄中有關凹面球窩、凸形球閥的簡介]
A convex ball nests in a concave ball to virtually eliminate any cavity between the mating halves. The positive shutoff ball valves, and the absence of a cavity between them, minimize chemical loss when the coupling is disconnected. Each half is an independently operated, positive shut-off ball valve that is controlled by manually rotating the valve handles. The straight-through EPSILON valve design also provides unrestricted, high flow in either direction and low pressure drop. All metal wetted components are 316 stainless steel or Hastelloy.
- 安全性—EPSILON接頭配有安全聯鎖裝置，這些聯鎖裝置只有在使用者進行有意識的動作才能被解除從而打開或關閉閥門，這樣就避免了閥門出現意外性打開的情況。
- 防止流體的交叉污染—帶有鍵銷的對裝接頭（可選項）能以機械方式實現輸送管線的鎖定和隔離。
For extremely critical operations, EPSILON offers the unique keyed interface which locks out and isolates transfer lines, preventing cross-contamination.
- 維護方便—EPSILON快換接頭不僅便于操作，而且更換密封也很便捷，無需做任何的停工。在更換密封時無需使用任何特殊的工具。
Epsilon Couplings
OPW's EPSILON coupling system was designed to prevent chemical spills and reduce fugitive emissions of volatile organic compounds (VOC’s), particularly in the process facility and during transfer to and from truck tanks and railroad tank cars. During in-plant chemical transfers, EPSILON Chemical Containment System will provide your plant with process flexibility while also improving operator safety and enhancing environmental compliance and reducing overall capital expenditures and operating costs.
下面是成功使用Epsilon的產品或應用
| Chemical |
Application |
| Acids |
|
| ACN, BD, Latex |
|
| ACN, LPG |
|
| Acrylamid Polymers, Flocculants |
|
| Acrylates, Polymers, Solvents |
|
| Acrylic acid, aliph. Amines, Dispersions, Nitrobenzene,Benzene, C4-Components, flammable Solvents, Steam, Acrylmonomers, Diphyl, Oleum, HBr, Chloroformic acid (Chlorameisensre.) |
|
| Adhesives |
In Plant |
| aliphat. Amines |
|
| Allylalcohol |
|
| Ammonia water |
|
| Batadiene |
|
| Biodiesel |
In Plant |
| Butyrolactone, THF, Butanediole, BD,Methanol |
|
| EO, PO |
|
| Ethylene Oxide (EO) |
Rail Car |
| Fine Chemicals |
|
| Fine Chemicals, Syltherm (Heat transfer Oil) |
|
| Flavors, Fragrances |
|
| Glues, Adhesives |
|
| Hydrofluoric Acid |
|
| Isocyanates, Xelene, n-Butylacetate |
|
| Latex |
|
| Liquid Ammonia |
|
| liquid Ammonia, Methylamines, ACN, EO |
|
| liquid Cristals |
|
| Methanol |
Off Shore |
| Paints, Dispersions, Isophtaloylchloride |
|
| Paints, Resins, Glue |
|
| Pharmaceutical Chemicals, Dichloromethane,Toluene, Solvents |
|
| Pharmaceuticals |
|
| Pharmaceuticals, Ammonia (23%),pharmaceutical Slurries |
|
| Pharmaceuticals, Sylterm |
|
| Pharmaceuticals, Sylterm |
|
| Phenol, ACN, Acrylic acid, Acrylacetate,Dispersions, NaOH, H2O2 |
|
| Photographic Chemicals |
|
| Process Development |
|
| R134A, (Fluorinated Hydrocarbons) |
|
| Refrigerant / Blowing Agent |
Tank Cars/Trucks |
| Rheovis Tank Truck |
|
| Silane, Siloxane, Chloro-Silane, Solvents,Waste Treatment |
|
| Siloxane |
|
| Solvents |
|
| Solvents, Paint Resins |
|
| Terypidal Tars |
|
| THF |
|
| Transformer Oil, Acrylates, Benzene, Toluene,Xylene, aliphat. Solvents |
|
| Trichloroacetic acid |
|
| Truck/Transport |
|
- Epsilon is Changing Pharmaceutical Manufacturing
Click to Read Feature in Pharmaceutical Processing — April 2016
- Epsilon Dry Disconnect Couplings Help Pharmaceutical Manufacturers Decrease Product Costs, Increase Safety
Epsilon干式快換接頭有助于制藥企業降低產品成本，提高安全性
- EPSILON Coupling System EPSILON coupling EPSILON low spill coupling
EPSILON Coupling prevent chemical spills and reduce fugitive emissions of volatile organic compounds (VOCs)

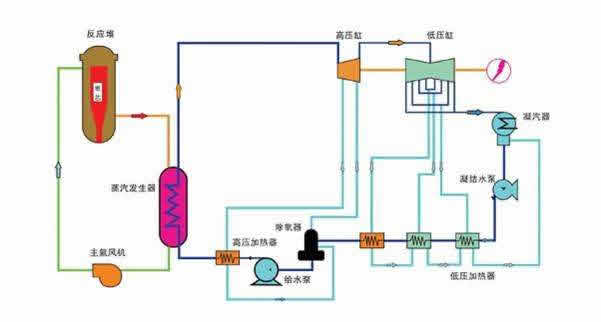

核電站中放廢液轉運方案OPW Epsilon干式快換接頭
干式快換接頭用于核電站的放射性含硼濃縮液運輸系統技術方案OPW Epsilon干式快換接頭
隨著國內核電站的建設以及核安全標準的不斷完善提高,新一代核電站中放射性廢液處理系統已經由核島分離出來,構成獨立運行的廢液處理中心,而核島產生的中放廢液通過管道輸送至廢液處理中心具有一定的局限性,逐漸成為新一代核電需要解決的問題。本文描述了一種機動靈活、安全性高的核電廠中放廢液轉運設計方案,可望有效的緩解這個難題。
罐車裝卸料接口：通過帶有快速接頭的連接軟管，實現罐車與設施的快速連接，減少人員的操作時間。
罐車接收放射性廢液流程圖
|
