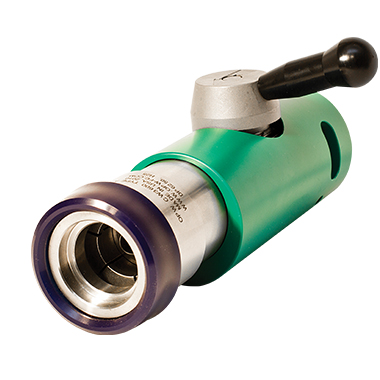

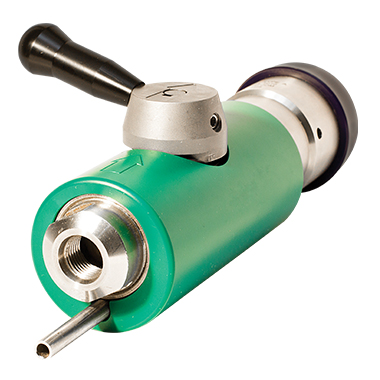

OPW CW3600/CW5000系列自助式氫氣噴嘴
CW3600/CW5000 Series Self-Service Hydrogen Nozzle
OPW系列自助式噴嘴是為高速、高流量的氫氣灌裝系統設計的。其用途包括轎車、輕型卡車、運貨車輛和公交巴士的快速、自助式灌裝等。所有的OPW氫氣灌裝噴嘴都是按精確的工程規范設計和制造的，以確保灌裝過程的安全性和高效率。這種噴嘴必須與OPW LW5000或LW3600 SAE異型氫氣接收插口聯接使用。OPW CW Series Self-Service Nozzles are designed for high-pressure, high-flow hydrogen fueling systems. Applications include quick-fill, self-service fueling nozzles of automobiles, light trucks, vans and buses. Must be used only in conjunction with OPW LW5000 or LW3600 SAE Profile Hydrogen Receptacles.

OPW CW3600/CW5000系列自助式氫氣噴嘴
結構材質
主體：316L不銹鋼，帶不銹鋼夾具
內部構件：316L不銹鋼
密封：專為高壓NGV類用途設計的特殊配方聚合物和彈性材料
- Ordering Specifications
| Product # |
Inlet Thread Size |
Service Pressure |
Weight |
| CW3600 |
SAE-6, 9/16-18 Female |
3,600 psi |
250 bar |
3.44 lbs.
1.52 kg |
| CW5000 |
SAE-6, 9/16-18 Female |
5,000 psi |
345 bar |
| Connects to LW3600, LW500, J2600 SAE profiles |
Technical Specifications
Minimum Flow Rate:2,000 SCFM @ 3,600 psid
Temperature Range:-40° F to 185° F (-40° C to 85° C)
Weight:?3.35 lbs. (1.52 kg)
Cv:0.48
MAWP:6,250 psi (430 bar)
性能特點
- 用戶友好型的一步式操作 – 轉動把手180°即可使噴嘴與接收插口之間嚙合聯接。同時將噴嘴可靠地夾緊在接收插口上，并啟動由三個內部閥門構成的系統對加油操作進行調控。只有在噴嘴可靠地聯接到適配的接收插口上之后，才會開始充灌操作。充灌操作完成后，將把手轉回180°到脫卸位置上即可自動切斷送往車輛的燃料氣流，釋放從噴嘴到接收插口之間的殘留氣體。
- 人體工學設計 – 一步簡單易行的動作即可保證可靠聯接，因此所有用戶都能自行進行加氫操作。隔熱型夾套為操作者的手提供了防燙保護。
- 高流量/快速灌裝能力 – 可為所有類型的車輛提供快速灌裝能力。特別選型的內部密封件結構和材質可滿足快速氫氣灌裝的要求。
- 內設0.2毫米過濾器 – 用來保護噴嘴和接收插口密封及車輛燃料系統避免高速氣流中挾帶雜質造成的損壞。
- 直接放空 - 可收集聯接部斷開后被放空的氣體，使之離開噴嘴后經由一根1/4英寸不銹鋼管送往遠處的放空位置或返回到壓縮機。收集放空氣體的做法受到環保主管部門的鼓勵，且能-大限度減少了灌裝現場存在的氣體量。
- 夾具鎖定技術 – 專為氫氣灌裝過程中高壓氣體聯接點間頻繁的對接和脫卸操作而設計。接觸點的受力將在收油接口的整個表面上均勻分布，從而減少長期積累的磨損。
- 特定的對接接頭型面設計 – 夾具和接收插口之間的對接型面通過專門設計以消除誤接到CNG等其它形式的燃料系統的可能性。這種噴嘴只能與OPW “LW”系列氫氣接收插口進行緊密的對接。
- 經久耐用的材質 – 厚實的316L不銹鋼材質能在惡劣、困難的灌裝環境中提供無可比擬的防腐蝕保護。
- 每件產品分別進行泄漏測試和檢驗，并附以可跟蹤的系列號。
- 機構認證申報正在審查中。
規格：
-低流量：3600磅/吋2壓力下時為2000標準呎3/分鐘
溫度范圍：-40℉到185℉
(-40℃到85℃)
重量：3.35磅（1.52千克）
Cv：0.48
設計壓力：6250磅/吋2（430巴）
|
