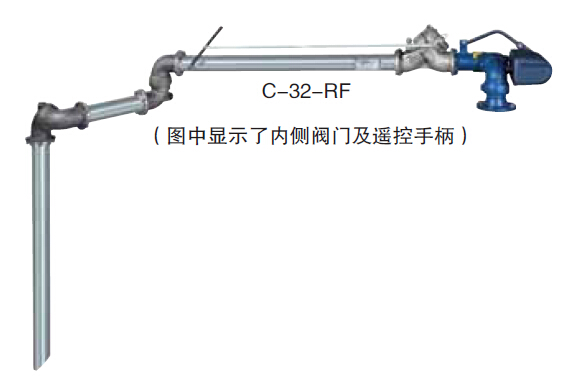

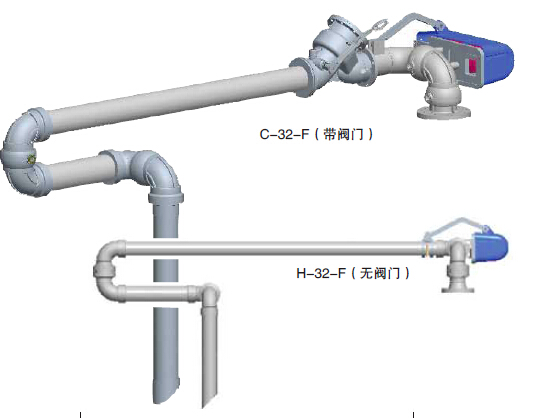

OPW C-32-F交叉型灌裝臂Scissor Style Top Loading Arm
OPW交叉型頂部灌裝臂
描述：主要用于伸展范圍小于120” (3048 mm)的槽車灌裝和卸載應用。這種多用型的灌裝臂是專為操作條件變化較大的頂部灌裝而設計的。其次級臂可在平面上作360度的轉動，因此允許有相當于其兩倍長度的車位偏差。
注意：交叉型灌裝臂不宜采用全部為碳鋼或不銹鋼材質的6"規格，因為操作人員使用這樣沉重的設備是相當困難的。
交叉型灌裝臂常用于處理大流量、能承受惡劣使用條件的公路槽車灌裝操作，但對于經常出現車位偏差的鐵路槽車灌裝也是一種理想的選擇。這種多用型的灌裝臂是專為操作條件變化較大的
頂部灌裝而設計的。其次級臂可在平面上作360度的轉動，因此允許有相當于其兩倍長度的車位偏差。注意：交叉型灌裝臂不宜采用全部為碳鋼或不銹鋼材質的6"規格，因為操作人員使用這樣沉重的設備是相當困難的。
有點
于車輛定位變化較大的情況十分理想。
增加了旋轉平面或采用垂管軟管，及所需的外
側閥門、活接頭或相應管件后可用于緊密充裝
系統或密閉系統灌裝。
特性
可提供2", 3" 和 4"口徑規格
可提供碳鋼、不銹鋼和鋁合金材質
可選用法蘭式、螺紋式或全焊接結構
特點和優點
可提供2", 3" 和 4"口徑規格。
可提供碳鋼、不銹鋼和鋁合金材質。
可選用法蘭式、螺紋式或全焊接結構。
于車輛定位變化較大的情況十分理想。
增加了旋轉平面或采用垂管軟管，及所需的外側閥門、活接頭或相應管件后可用于緊密充裝系統或密閉系統灌裝。
適用于公路槽車。
操作簡單、平穩。

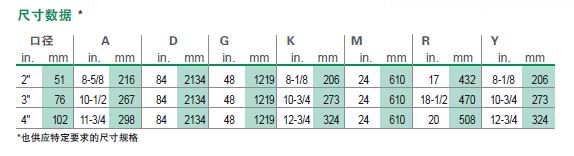

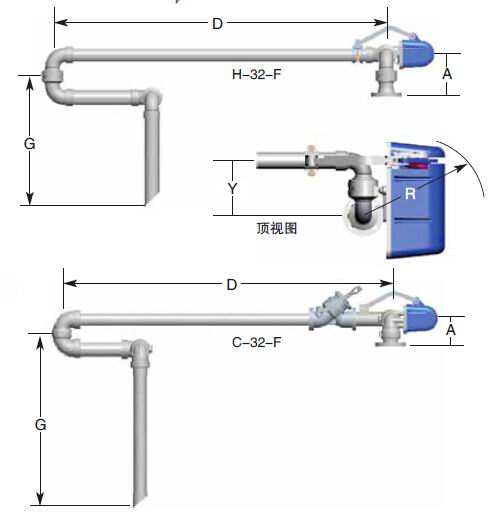

多種伸展度規格
局限性：
不采用6"口徑規格
不采用全碳鋼或不銹鋼材質，因為操作人員使用這樣沉重的設備是相對困難的。
伸展度不超過120” (3048mm)
不適用于油氣回收或重型負載（例如蓋板、錐形艙蓋塞和蒸汽夾套等）
以上應用建議采用有支撐懸臂型灌裝臂或無支撐懸臂型灌裝臂。
配件/選項
液位警報器—一直建議客戶安裝液位警報器來防止儲罐過量灌裝。許多情況下，在合適位置安裝初級（測量、液面/重量）和次級（灌裝臂安裝液位警報器）傳感器。
適用清晰、光亮無粘稠物料
Civacon Optic桿式探頭（1300/1400型）
適用深色粘稠物料
擁有各種探頭類型及多家供應商，保證可以提供適用于客戶的OPW灌裝臂的型號，擁有跟實際-著名品牌合作的經驗 。
油氣回收系統- OPW始終把員工安全和環境安全放在第一位，幾款產品可用于保存和回收有害氣體，避免產生噴濺，并且可以為客戶提供定制服務來滿足客戶的要求。 點擊此處獲取更多有關OPW油氣回收系統的信息。
加熱 –灌裝臂可以采用全部或部分的蒸汽夾套，以便高效率地輸送瀝青、熔融硫磺、石蠟、樹脂和其他高粘度或在環境溫度下容易固化的產品。 點擊此處獲取更多關于OPW加熱灌裝解決方案的信息。
灌裝臂隔熱—OPW可以提供專為您的灌裝臂設計的特制隔熱層。不同于現場搭建的隔熱措施，這些隔熱層可完全拆卸并可重復使用，使其成為灌裝臂的理想解決方案。
點擊此處查看灌裝臂隔熱層介紹
接地/連接—建議用于頂部/噴射灌裝。為所有灌裝臂設計使用。
電子接地確認控制器
CIVACON?8030型接地確認控制器與目前的運輸接地系統都是相兼容的�？刂破魃吓鋫淞税l(fā)送許可信號允許灌裝運行開始的功能，而在接地不良的情況下，則發送不許可的信號并停止灌裝操作。
安全拉斷接頭
專為發生意外拉斷的情況保護設備、管道和人員而設計的。并在連接公路槽車或鐵路槽車提供保護。
干式快換接頭 –在OPW有許多選擇可用于您的灌裝臂端部連接。從經典的Kamlok?快換接頭到Epsilon?干式接頭，總有一款能滿足您的需求。
真空釋放閥 – OPW工程系統公司的真空釋放閥能夠在灌裝操作結束后迅速、主動地排空灌裝臂。專為頂部灌裝和水下填料設計。
鎖緊單元- 保證灌裝臂在灌裝過程中牢固地處在車內。幾個選項取決于您的應用。
變流器 –變流器可以防止靜電積聚和或起泡，也能防止在灌裝過程中灌裝臂垂管上升而離開儲罐。
463變流器（錐形）
鋁制結構
提供3”和 4”規格， FNPT
464變流器（T字型）
鋁制結構
提供3”和 4”規格， FNPT
過濾器- 過濾器是裝在吸入管線上，這種鑄鋁產品用來在槽車卸料時防止污垢和其他外物被吸入管線中。
341吸入口變流器
鑄鋁結構
鍍鋅鋼絲網
提供3”和 4”規格， FNPT
灌裝閥門
6400系列水平灌裝閥 – OPW灌裝閥的設計結構能夠在不引起對管線產生震動的前提下有效地切斷流體
可變的關閥速率
提供3” 和4”規格，鋁制結構
TTMA法蘭連接
球閥（每個應用/規格）
氣動控制平衡灌裝臂 – 替代傳統的彈簧平衡灌裝臂，氣動控制系統推動灌裝臂動作。
Loader Library
All OPW Loading Arms can be customized to fit your specific application requirements. We do offer a series of Standard/ optimized solutions that are commonly specified. These optimized selections can be expedited to meet faster delivery requirements.
3” Top Unloading Arm
All Carbon Steel/PTFE Construction
Ball Valve
84” x 24” x 48” Drop
C32F-H315
3” Top Unloading Arm
Ductile Iron/Carbon Steel/Aluminum/Flurocarbon Construction
Aluminum Load Valve w/ Remote
84” x 24” x 43” Drop
C32F-3
4” Top Unloading Arm
Ductile Iron/Carbon Steel/Aluminum/Flurocarbon Construction
Aluminum Load Valve w/Remote
84" x 24" x 43" Drop
C32F-4
3” Top Unloading Arm
Stainless Steel/PTFE Construction
Ball Valve w/remote
84” x 24” x 48” Drop
C32RF-G897
3” Top Unloading Arm
Stainless Steel/Fluorocarbon Construction
Tee deflector
84” x 24” x 48” Drop
C32RF-G811
灌裝技術
灌裝臂速度—需要什么規格的管子？
灌裝臂旋轉/彈簧接頭—灌裝臂要求多少空間？
灌裝臂配置
