OPW BDN-H系列氫能車輛燃料卸載噴嘴

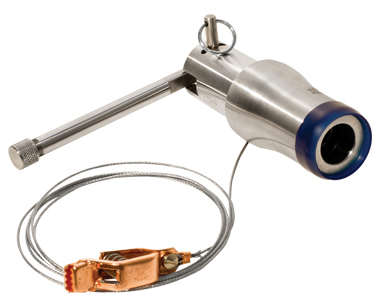

OPW BDN and BDN-H Vehicle Defueling Nozzle
OPW公司開發了這種用來使車輛安全卸壓的新型工具。這種閥門也可以用來對拋錨在路邊的車輛進行車對車的燃料轉移，或在找不到加氣站的情況下使用。這種噴嘴應當與止逆閥、三通閥、軟管和適當?shù)娜剂蟽?chǔ)存箱或充灌裝置聯接好以后才能使用。OPW tool to safely depressurize vehicles. This valve can also be used to transfer fuel from one vehicle to another in the event of a breakdown on the side of the road, or in areas where no refueling station is available. This nozzle should be hooked up to a check valve, three-way valve, hose and appropriate storage tank or fueling device.
結構材質
主體和內構件：316L不銹鋼
密封：專為高壓氫氣用途設計的特殊配方聚合物和彈性材料
OPW BDN and BDN-H Vehicle Defueling Nozzle
性能特點
- 耐用、抗腐蝕的材質結構 – 不銹鋼和黃銅材質結構改進了嚴酷環境條件下使用時的耐用性和抗腐蝕性。
- 夾具鎖定式聯接 – 可靠保護氫氣接收插口在卸油操作中不受損壞。
- 用戶友好的操作方式 – 低作用力操縱桿可在高達4500磅/吋2的壓差條件下很輕松地打開氫氣接收插口中的止逆閥。
- 帶過濾或無過濾功能的收油接口均可使用 – 手柄內部設有延伸軸套能方便地打開氫氣接收插口止逆閥。
- SAE-4 O形圈出口孔 – 便于采用標準管件來聯接噴嘴和軟管。
- 用于與NGV1型收油接口（BDN）和專用的ISO氫氣接收插口（BDN-H）相聯接
- 每件產品單獨進行泄漏測試和檢驗，并附有可跟蹤的系列號。
- 機構認證申報正在審查中。
Ordering Specifications
| Product No. |
Outlet Thread Size |
Receptacle/Connection |
Max. Allowable Service Pressure |
Weight |
BDN
for CNG Service |
SAE -6, 9/16 - 18 UNF |
OPW NGV1 Profile |
3,600 psi |
250 bar |
3 lb.
(1.35 kg) |
BDN-H
for Hydrogen Service |
SAE -6, 9/16"- 18 UNF |
SAE J2600 Profile |
5,000 psi |
345 bar |
Technical Specifications
Temperature Range: -40° F to 185° F (-40° C to 85° C)
Weight: 3 lbs (1.35 kg)
Cv: 0.5
MAWP: 6250 psi (430 bar) BDN
MAWP: 6250 psi (430 bar) BDN-H
規格：
溫度范圍：-40℉到185℉
(-40℃到85℃)
重量：3磅（1.35千克）
Cv：0.5
設計壓力：7815磅/吋2（538巴）
注：對于Sherex/OPW帶過濾器的接收插口，請定購TA031過濾器拆卸/安裝專用工具。
|
